冷凍式干燥機選型指南

正確地選擇一臺冷凍式干燥機，必須同時考慮到壓縮空氣的實際流量、壓力、溫度以及環境溫度和要求的壓力露點溫度五大因素。冷干機處理量Qs=Qa×C1×C2，公式中Qa為壓縮空氣的實際流量。

冷干機原理

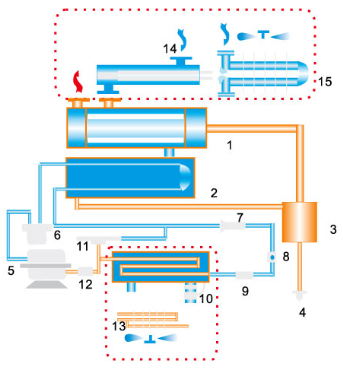

冷干機是根據冷凍除濕原理，將壓縮空氣強制通過蒸發器進行熱交換而降溫，使壓縮空氣中氣態的水和油經過等壓冷卻，凝結成液態的水和油，并夾帶塵埃，通過自動排水器排出系統外，從而獲得清潔的壓縮空氣。

冷干機特點

制冷壓縮機采用法國百福馬（PERFORMER )、開山（KERRY )、谷輪（COPELAND )、法國美優樂 (MANEUROP)、海立等公司高溫型全封閉及封閉制冷壓縮機，運轉穩定，噪聲低，性能可靠，省電壽命長。

熱交換器、冷凝器選用優質、高效螺紋管，傳熱系數高，因而體枳小，結構緊湊。簡體材料可選用不銹鋼或碳鋼鍍鋅，避免對壓縮空氣的二次污染。

制冷控制元件均采用世界上先進的丹麥丹佛斯（DANFOSS)，美國艾可（ALCO）、斯波蘭制冷元件，性能優良，具有勢力膨脹閥的節流降壓功能，熱氣旁通閥的能量調節功能，油分離器冷凍油的油分保護功能，冷媒高低壓保護等功能。

氣液分離采用旋風分離與不銹鋼絲網捕霧有機結合的氣液分離器，具有氣液分離效果徹底，避免水份的二次蒸發，確保冷干機的千燥效果的重要作用。它比旋風分離器好得多，同時又比過濾氣液分離器使用成本低，具有較高的性能價格比。

設計結構設計合理，便于維護保養，箱式外形，美觀大方。

無基礎安裝。

實時顯示運行參數。

舉例：

冷干機入口空氣壓力為0.7MPa，冷干機入口空氣溫度 為40°C，環境溫度為40°C，壓縮空氣的實際流量Qa為 10Nm³/min,要求壓力露點+ 20°C，則：冷干機處量Qs=Qa×C1×C2，査表一、表二，C1=0.80，C2=1.22，得Qs=9.76，應選擇KSAD-10SF規格最合適。

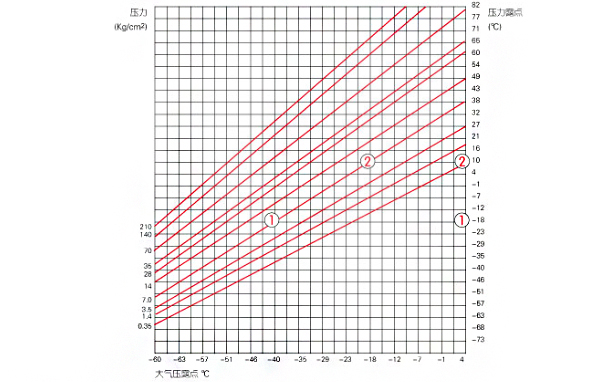

露點換算表

表一壓縮空氣壓力及溫度修正系數（C1）

表二環境溫度與壓力露點修正系數（C2）

大氣露點——水份含量關系表

冷凍式壓縮空氣干燥機

　　冷凍式干燥機操作時應注意的事項：

　　1、應盡量避免冷凍式干燥機長時間在無負荷狀態下運轉；

　　2、禁止冷凍式干燥機短時間連續開停，每次開機至少間隔10分鐘，以免損壞制冷壓縮機。

　　冷凍式干燥機的保養要求對冷凍式干燥機的保養是非常必要的，正確的使用和保養不僅可使冷凍式干燥機達到使用要求，而且可延長其壽命。

　　冷凍式干燥機在出廠前都已測試，所有的控制功能也已校驗，如果冷凍式干燥機安裝在潔凈的環境里并在規定的環境溫度范圍內工作，冷凍式干燥機將會長期地正常運轉。常規的維護保養有以下幾點：

　　1、設備運行時檢查冷媒低壓表讀數是否在正常范圍內。空氣系統中，冷媒低壓過低將會導致結霜或結冰，使壓力損失增大并可能導致壓縮機損壞。壓力過高將使系統的制冷量減少。

　　2、自動排水器的保養：應每天檢查自動排水器排水情況，定期清洗排水器內濾網，以免堵塞而失去排水作用；

　　3、電動排水器的保養：建議您每次檢查壓縮空氣系統時，順便按幾下定時器上的手動測試按鈕（TEST）檢查電子排水器是否能正常得電排水。在使用電子排水器的過程中，應特別注意以下幾點：

　　（1）、定時器上TEST薄膜開關是手動測試按鈕，每按動一次，排水器按照設定時間排放一次。此按鈕在日常工作中用于隨時檢查排水情況。

　　（2）、電子排水器在使用中，可能會出現電磁閥關閉不嚴的情況，表現為一直漏氣，通常該故障并非排水器本身質量所致，其原因是冷凝水太臟，其中的微小固體顆粒物進入閥芯與警告首次使用，請用工況壓縮空氣沖洗管路二十分鐘后再裝排水器，否則將會堵塞排水器。芯殼之間的間隙，將閥芯卡住。

　　出現此故障時可用如下方法排除：

　　a、反復多次按測試按鈕直至故障排除（此方法對大多數的閥芯卡住極為有效）。

　　b、如以上方法不能奏效，則需拆開電磁閥，清洗閥芯。

　　4、冷凍式干燥機若另裝有排污閥，須定時每日排污兩次以上。

　　5、風冷式的冷凝器，其翅片間距只有2～3mm極易被空氣中的塵埃堵塞，造成散熱不良，臟的冷凝器將會使制冷系統冷凝壓力升高，壓縮機將會因過載而停止運行，所以應定期對它進行清洗，一般用壓縮空氣噴洗或用銅刷刷洗。亦可用加了清洗劑的低壓水柱進行噴沖清洗，同理每年和根據需要清洗水冷凝器中的臟物及銹蝕等雜物。

　　6、水過濾器保養：水過濾器主要為了防止冷卻水中的固態雜質進入冷凝器而影響換熱，所以應定期對濾網進行清洗，以免使水循環量不足，造成冷凝溫度過高。

　　7、機組內部的保養：在停機的時候，應定期對內部機件做吸塵清洗處理，并注意保護制冷系統，以免損壞。

　　8、隨時注意設備前后左右是否保持通風良好，并要避免陽光直曬和一切熱源。

　　9、在滿負荷情況下，檢查通過冷凍式干燥機氣流的壓力損失，如果比設計的值高（0.035Mpa），請反向清洗空氣管路：將冷凍式干燥機從系統中脫離出來，堵上所有排水管路，向空氣系統中注入添加了清洗劑的水，保持4～6小時后用水泵使清洗劑從空氣出口注入，空氣進口排出，循環沖洗。最后用溫水沖洗干凈。如果壓損仍然寸在，請與生產廠家聯系。

　　10、風冷式冷凍式干燥機的冷凝器翅片清洗方法:

　　11、機械式自動排水器清洗要點：將自動排水器分解，浸泡于肥皂水或洗潔精中再以毛刷刷洗。

　　12、電子排水器的清洗

　?。?）關閉過濾器，按測試（TEST）按鈕，確保電子自動排水器與空壓系統隔離（在零壓力下）；

　?。?）切斷電子自動排水器電源；

　?。?）松開并取下連接線圈、控制器、接線頭的長螺釘；

　?。?）松開線圈上防水螺帽取下線圈；

　?。?）用扳手松開鐵芯外殼，取下動鐵芯及彈簧；注意清洗排水器時，使用肥皂泡沫清洗即可，嚴禁使用汽油、甲苯、松香水等侵蝕劑

　　（6）清洗電磁閥體、鐵芯外殼、鐵芯、彈簧；

　　（7）清洗好后按相反步驟重新裝回即可
